三级箱

产品概述

LDX系列建筑工地临时用电配电箱(二级开关箱),是指在建筑施工现场或户外临时用电场合中使用的临时配电设备,主要用于0.4KV建筑用临时终端用电系统,由具有明显可见分断点,能同时切断电源所有极的隔离开关、塑壳断路器、漏电断路器等主元件及结构壳体、导线、PE接地排、N零线排、计量元件等组成。用途主要是为了满足建筑工地在施工过程中对电力的临时需求,其主要作用是对施工过程中用电设备提供电源,并确保这些电力供应的安全、可靠和高效。广泛应用于石油、化工、市政、路桥、公建、住宅等建设工程临时用电系统中。

性能特点

安全可靠:符合国家或地区对临时电的安全标准规范,具备相关的保护功能,如漏电保护、过载保护、短路保护等功能;

计量功能:能够根据不同的临时用电需求,如照明、动力等设备提供相应的电源,同时可以选配加装计量表,方便统计用电量;

外观结构:临电设备是为施工临时用电需求设计,外观满足户内、户外通用的同时,结构满足在工程完成后拆除或重新安置。

布局合理:通常按照规范的逻辑标准进行设计布局和生产制造,确保在相同、不同的工程中产品的兼容性和互换性;

标识清晰:设备有清晰的安全标识,上下路由及导体线路简明,关键部位均有安全防护措施防止触电事故,便于操作和维护人员识别;

可移动性:可移动的设计,鉴于工程临时用电的特殊性,用电场所的不确定性,便于在不同的施工现场或工作区域中快速部署。

安装维护:便于电缆安装和设备维护,便于用电过程中设备检查和修理,以减少故障停机时间的成本损失;

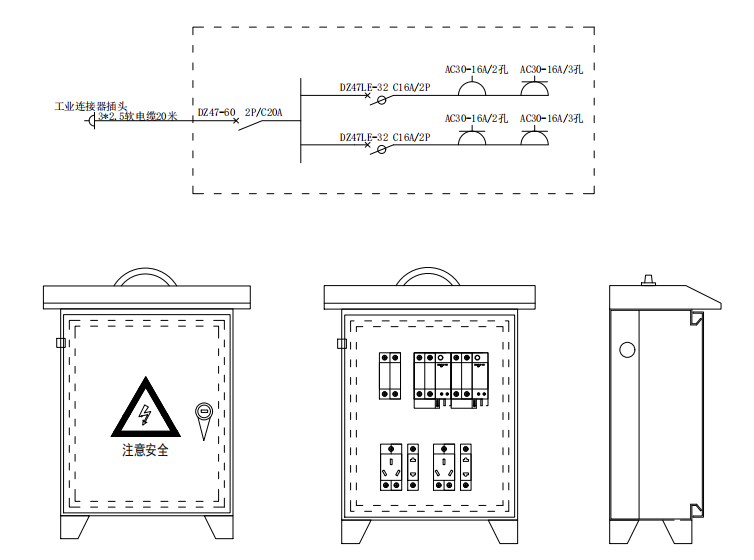

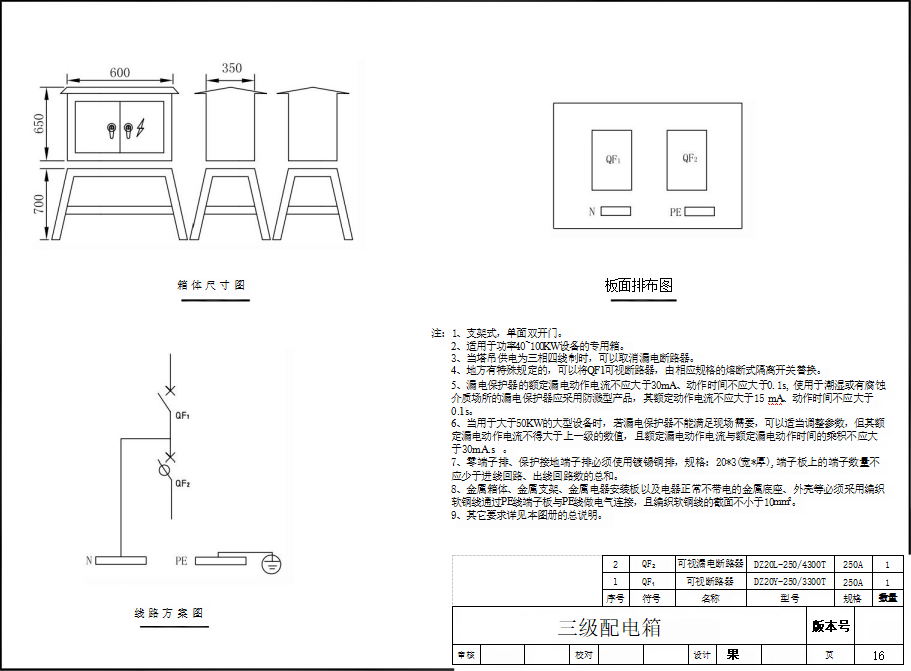

方案原理

设计依据

JGJ46-2005《施工现场临时用电安全技术规范》

JGJ59-99《建筑施工安全检查标准》

GB7251.1-2005、GB7251.4-2006《低压成套开关设备和控制设备》

技术参数

额定工作电压Ue(V)

AC380V/AC220V

成套设备的额定电流(InA)

400A~10A

额定频率fn(Hz)

50Hz

额定绝缘电压Ui(V)

AC660V

辅助电路绝缘电压Ui(V):

AC500V

额定冲击耐受电压Uimp(kv)

主回路:8kV,辅助回路:4kV

电气间隙

≥8mm

爬电距离

≥10mm

过电压类别

III类

触电保护类别

I类

污染等级

3级

外壳防护等级

IP44.(特殊要求可订制)

应用环境

本产品工作场所海拔不超过2000米,环境温度-25℃~+40℃,相对湿度:日平均不大于95%,月平均不大于90%。

本产品运行场所应具备无有害气体、可燃气体、蒸汽等污染,无导电性或者爆炸性尘埃,运行场所应无经常性的剧烈机械振动。

本产品避免长期在潮湿环境中放置,如受潮或者凝露,为避免短路,切忌第一时间通电试验,需在专业工程师指导下采取正确方法措施后进行故障排除。

上述为正常使用环境条件,如果实际使用环境不同于上述正常环境条件,由用户与制造厂协商解决。

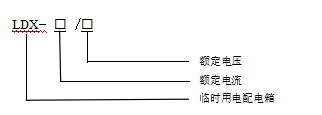

型号含义

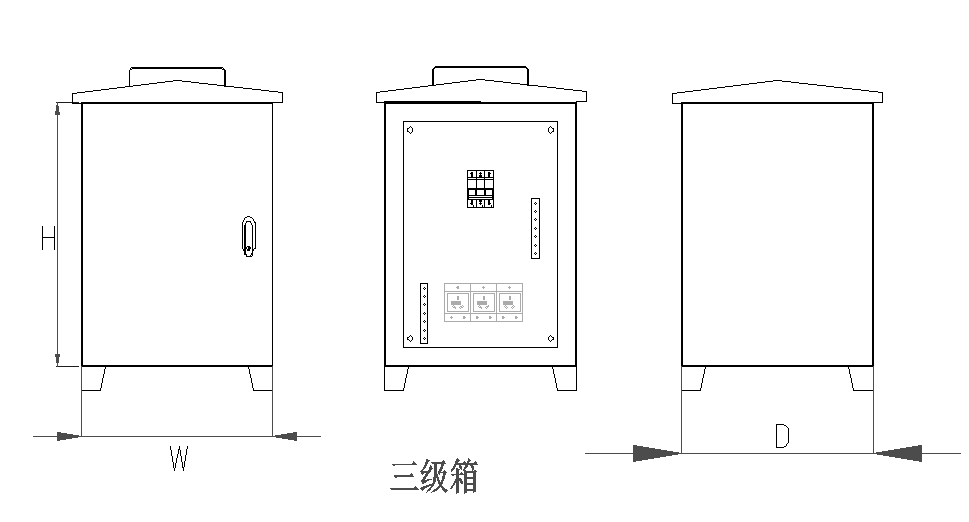

外观结构

选型参考



名称

W(mm)

H(mm)

D(mm)

板厚(mm)

三级箱

280

300

160

0.7/1.0

300

400

180

0.7/1.0

400

500

200

0.7/1.0

500

600

200

0.7/1.0
